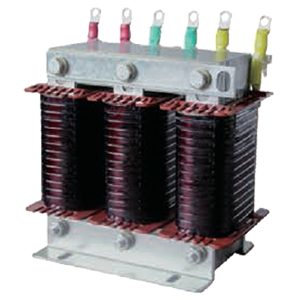

產品概述
工頻鐵芯電抗器用于高低壓電容補償?shù)南蘖?，電?dòng)機起動限流，輸電線路短路電流限制.傳統鐵芯電抗器由于不飽合電流比較小，對常用的幾種電抗器做了實際測試，不飽合電流一般在額定電流的1.1-1.35之間，最大的可達1.8倍。2倍額定電流就全飽合了，飽合后變成了非線性負載并產生大量電流諧波。電容器的串聯電抗器主要是限制合閘涌流，因?yàn)樵诤祥l時電容電壓為0，合閘瞬間由于電容電壓不能突變相當于短路，也就是電抗器的瞬時壓降等于電源相電壓。流過電抗器的電流可能達到額定電流8-10倍，對于傳統電抗器合閘瞬間是完全飽合的，相當于一個空心電抗器。所以對合閘涌流限制作用很小。為了解決這個問題，我們研發出來大于8倍飽和電流的串聯電抗器。它可以在合閘時工作在不飽合狀態，很好限制了合閘涌流。
一:在正常工作時傳統電抗器端電壓比較高，所以消耗的無功也比較多。比如電抗器是14%，正常工作時壓降是35v，配30kvar電容器(線電壓525v)，電抗器消耗的無功是2.86kvar。
電容器實際端電壓=380*(1+14%)=433v，
電容器實際發的的無功功率=27.2A*1.732*433=204Kvar。
向系統實際補償無功=20.4-2.86=17.54kvar，只有電容標稱容量585%，所以電容利用率很低，并且由于選用14%電抗器使得所選電容器耐壓也升高了，增加電容器成本。
采用高飽和串聯工頻電抗器，同樣容量的電抗器正常運行的端電壓2.2,消耗的無功0215Kvar。配30kvar電容器(線電壓450v)電容器實際端電壓=383v,
電容器實際發的的無功功率=33A*1732*383=21.89Kvar.向系統實際補償無功=21.67kvar，是電容標稱容量72.2%，
所以電容利用率高多了，并且由于電抗器的端電壓低了，使得所選電容器耐壓也低了，減少電容器成本。
二：傳統電抗器由于飽合電流小，在系統電壓比較高的場合，電容電流增大使得電感電流超過飽合電流并大量產生電流諧波，電抗器變成諧波源。同時磁密很大，鐵芯噪聲溫升都增大，嚴重時電抗器無法工作。采用高飽合串聯工頻電抗器，正常工作磁密很小，只有0.18T，鐵芯無噪音溫升很低。
三:如果系統電壓畸變也就是電壓諧波比較大時，傳統電抗器電感值對諧波增加比較多，電容補償回路對母線呈感性增大。這樣就對補償系統諧波無功的作用降低，也無法降低電壓畸變。采用高飽合串聯工頻電抗器，對主要諧波都呈容性。因此可以補償系統諧波無功降低系統電壓畸變。也就是具有一定的濾波功能。四:對于鐵芯限流電抗器，通過改進的算法可以使得最大不飽合電流達到額定電流的25倍，完全可以達到空芯電抗器的線性度。高
高飽和串聯工頻鐵芯電抗器適用小于1Khz以下的工頻和中頻系統工作電壓110KV及以下各個電壓等級。1kv以下的產品采用一般空氣自冷方式3kv以上產品戶內式采用線圈樹脂澆注自然冷卻式，可安裝在配電柜內戶外式采用樹脂全澆注自然冷卻式。戶內式可以安裝在配電柜內。戶外式采用了全澆注避免了因鐵芯裸露生銹，同時適合全天候。
產品特點
飽合鐵心限流工頻電抗器和空心電抗器相比有以下特點
1:體積小，重量輕，成本降低。
2:通過樹脂半澆注和全澆注，方便做成戶內和戶外兩種形式。
3:由于體積減小，可以方便放入成套柜內，減少戶內電抗器室的建筑面積整體降低了成本4:線路限流電抗器可在系統短路時，電抗器在全電壓下而不飽合。
使用環境
1:海拔不超過5000米。
2:使用環境為度-50--+50度。
3:使用場合應無腐蝕，易燃易爆氣體和含有放電粉塵的環境。
技術指標
1:電壓等級S110Kv。
2:電感量<1000 mH。
3:不飽合峰值電流<25倍額定電流。

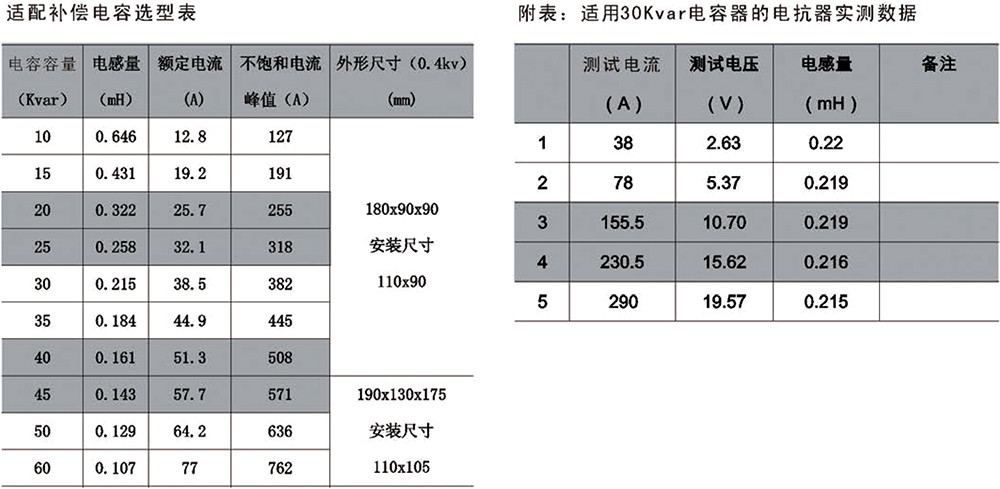

規格及技術參數

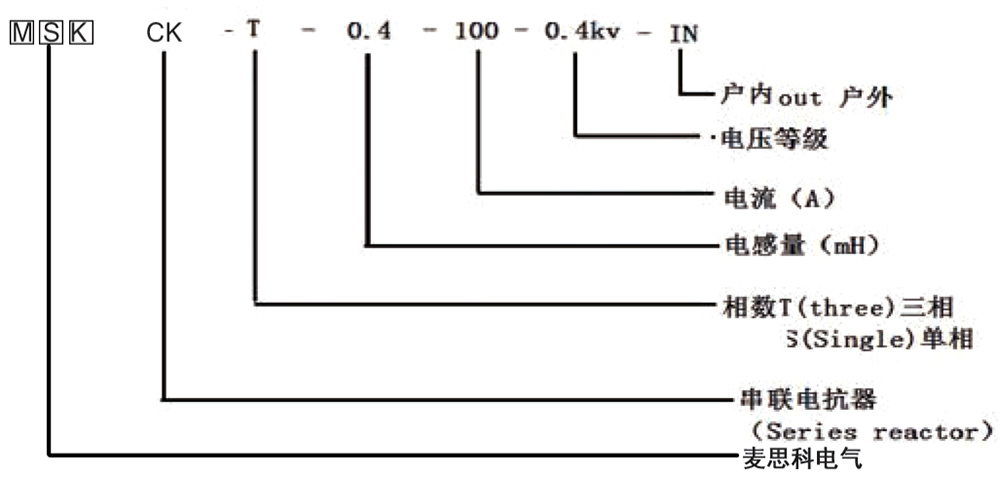

型號說明
