有源諧波濾波器的概述
有源諧波濾波器，采用三電平拓?fù)浣Y(jié)構，提供動態諧波濾除、無級功率因數校正和負載平衡等電能質量解決方案。有源諧波濾波器的模塊容量從 30A 到 200A，允許 20 個模塊并聯，用戶可輕松得到目標濾波電流容量。
產品價值:
-
提高電力系統運行效率，減少二氧化碳排放
-
減少配電系統的停產時間和宕機時間
-
無需對電網進行詳細分析，方案實施快速簡單
-
不會過載，尤其適用于負載頻繁升級的低壓系統
-
滿足供電局對電能質量的嚴格要求，可避免因電能質量問題引起的罰款或斷電
特性:
-
諧波補償最高到 50 次諧波
-
消除閃變
-
超快速無功功率補償
-
模塊化設計，方便擴容
-
軟硬件阻止諧振發生
-
雙 DSP+FPGA架構
-
算法領先，響應快速，補償精確
-
友好的用戶菜單操作界面
-
高安全性和可靠性
-
對電網條件不敏感
典型應用:
-
快速諧波電流和無功功率補償，消除3次及3的倍數次諧波，降低中性線電流。
-
數據中心
-
UPS系統
-
綠色能源發電，如: 光伏和風電
-
精密設備制造業，如: 單晶硅，半導體
-
工業生產機器設備
-
電氣焊接系統
-
塑料工業機械，如擠出機、注塑機、塑模機
-
辦公樓宇及購物中心
安全特性:
-
高安全性和可靠性
-
過載保護
-
內部短路保護
-
過熱保護
-
過壓及欠壓保護
-
逆變橋保護
-
諧振保護
-
風扇故障報警
有源諧波濾波器的工作原理
有源諧波濾波器三電平拓?fù)浣Y(jié)構的優勢
有源濾波器運行在一個三電平中性點鉗位(NPC)拓?fù)浣Y(jié)構的基礎上。如下圖所示，傳統的雙電平拓?fù)潆娐方Y(jié)構由 6 個 IGBT(在每相引腳和電流路徑上有2個1GBT 功率器件)，在三電平拓?fù)渲?，?12個GBT(在每相引腳和電流路徑上有4個IGBT 功率器件)。
三電平拓?fù)潆娐房梢栽谳敵龆水a(chǎn)生三個電壓等級，包括直流母線正電壓，零電壓和直流母線負電壓。雙電平拓?fù)潆娐穬H能輸出正電壓和負電壓。同時三電平拓?fù)潆娐愤€確保更高的質量和更好的諧波輸出電壓，從而降低輸出濾波器的要求及相關成本。
MSK 系列有源諧波濾波器技術數據和規格

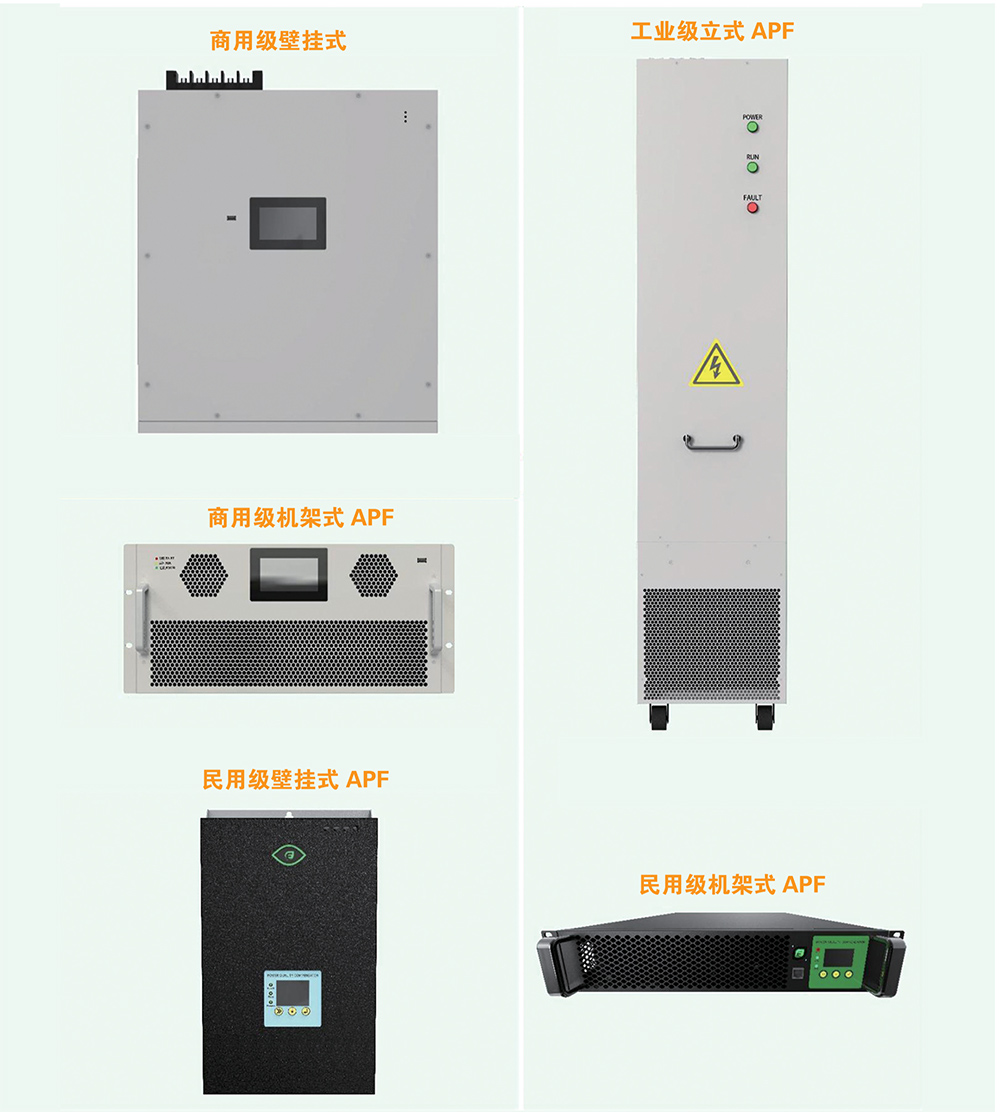

有源諧波濾波器款式

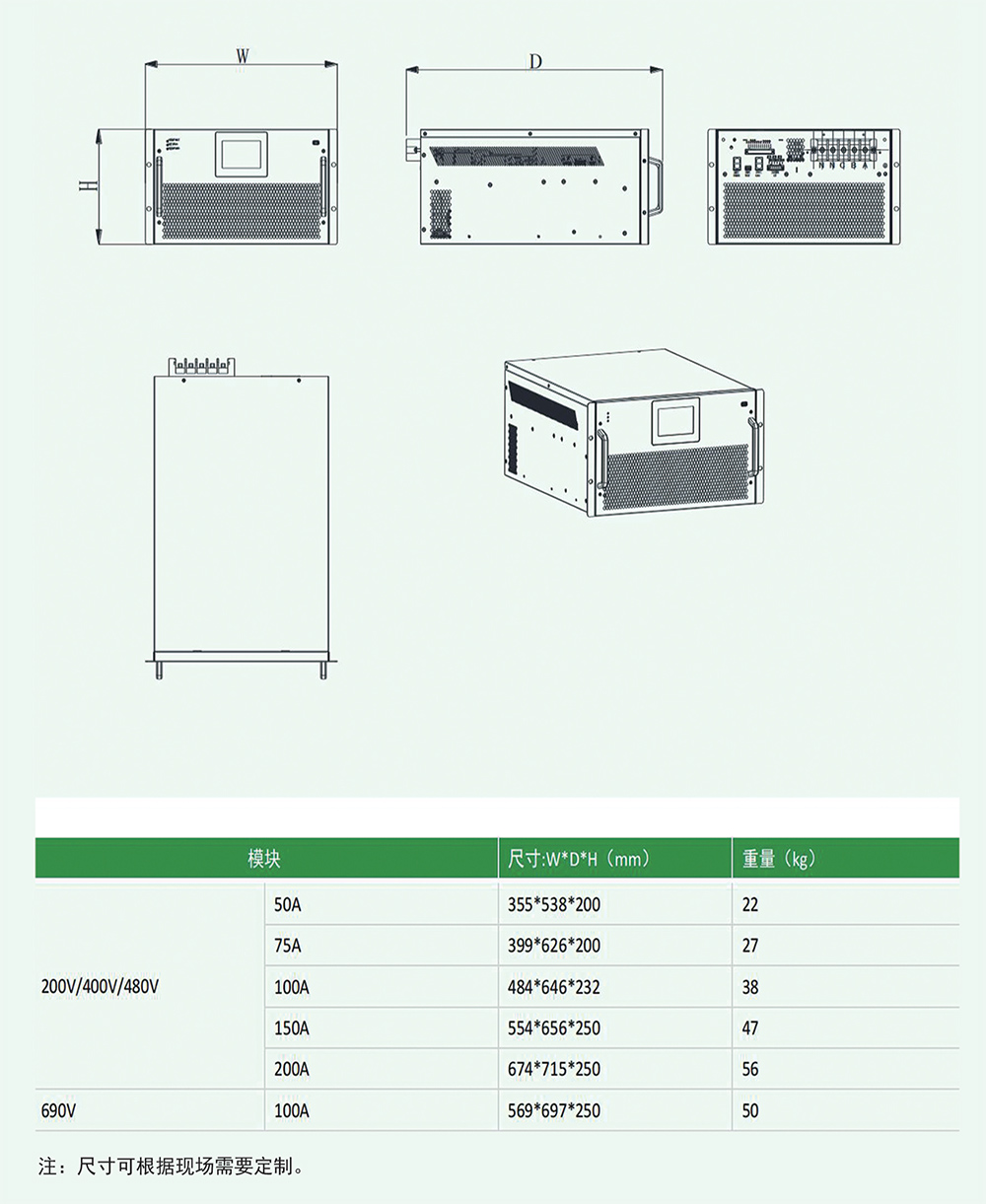

有源諧波濾波器商用級:機架式安裝 APF 模塊圖
