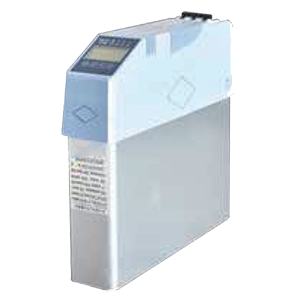

產品概述
本產品用于0.4KV、50Hz低壓配電系統中，產品在箱體、柜體內積木式組裝成戶外式、戶內式低壓無功自動補償裝置，用于電網諧波未超標、無功變化不是快速的電氣環境中的低壓無功補償，以此提高電網功率因數，從而降低電網運行損耗和提高電網安全運行水平，同時提高電網出力與電能質量。
硬件設計
1、電源部分以國內一線品牌全密封灌裝變壓器為控制器提供穩定可靠的電源，抗干擾能力強，噪間小，不會因?yàn)槌睗裨斐啥搪?。電源額定電壓為-30%至-50%，+20%;
2、CPU使用最流行先進的32位單片機，功能強大，擴展方便 ;
3、液晶采用最大字高顯示，亮度高，遠距離清晰觀察電參數 ;
4、輸出、通信完全隔離，防止因外因?qū)е驴刂破鳠o法正常工作；
5、殼體采用阻燃材料為主的外殼。
軟件設計
1、電容補償方式采用循環投切，先投先切，優化組合、循環輪流休息，使電容器均時使用，設備壽命最大化;擇優投切，優化組合選用最適合投切電容，達到最理想投切效果。電容設置以編碼方式，自由設置等方式方便客戶設置電容，任何情況，任意情況下都能使用;
2、靈敏度50mA;
3、測量精度高，電壓、電流、頻率0.5級，功率因數1.0級;
4、采用無功功率模式等模糊投切技術，投切效果好，避免投切振蕩；

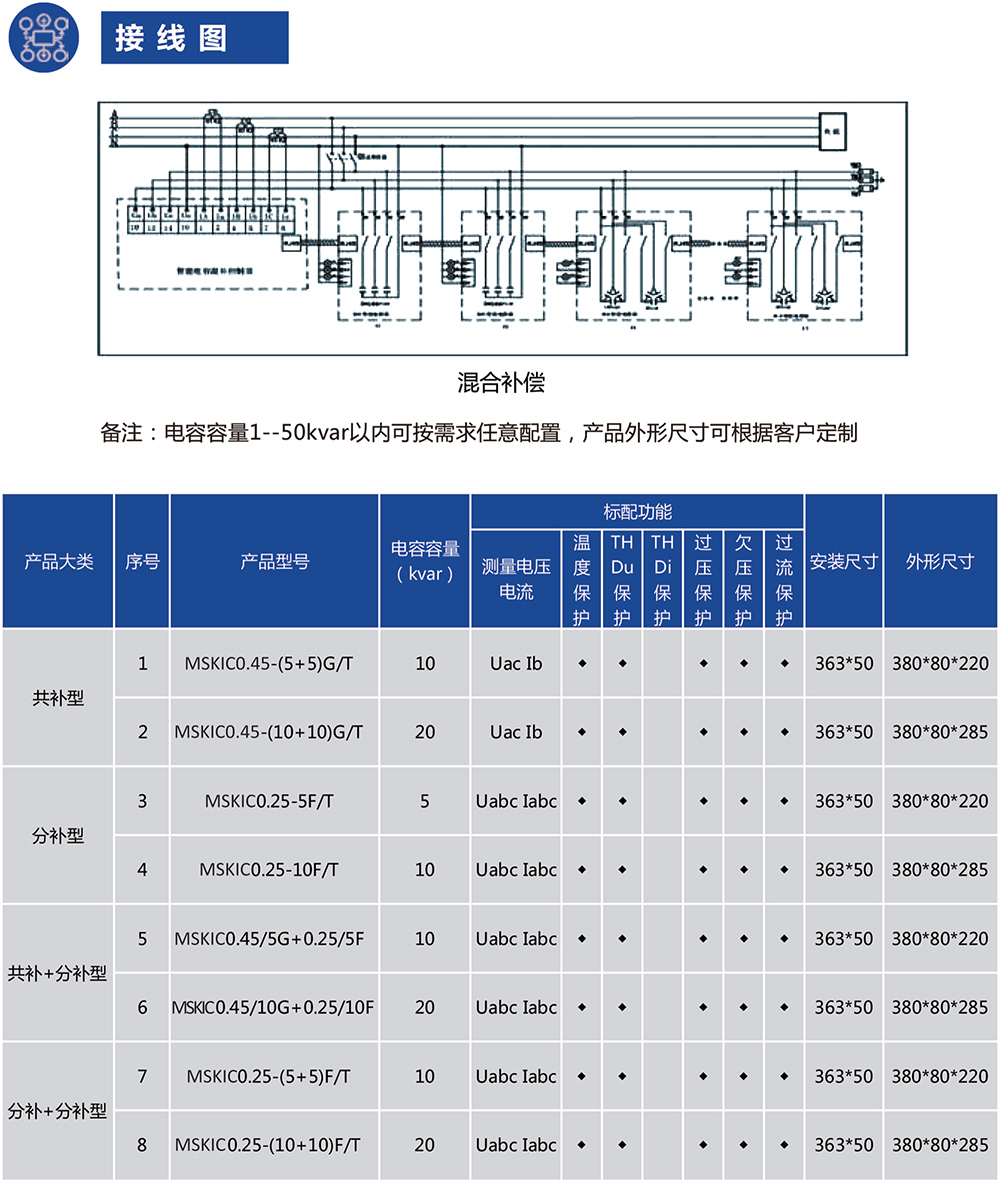

5、混合補償時:分相電容在前，共補電容在后。
單元保護裝置

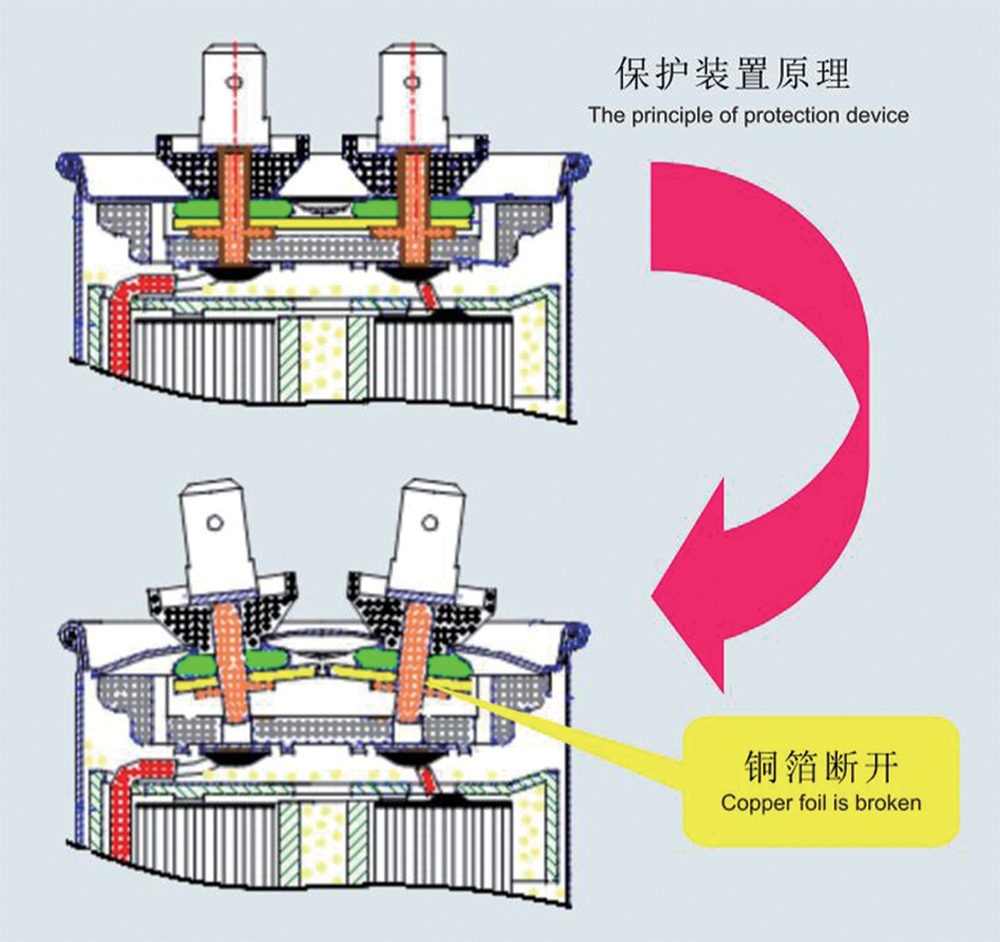

電容器元件不具有無限使用壽命，自愈式電容器亦然。由于聚丙烯薄膜電容器很少產生預知的短路，所以僅靠電流熔斷器或斷路器均不能提供充分的保護。本手冊中所有電容器都配有過壓分離器。當電容器由于過熱、過載或臨近使用壽命期限而發生大量電氣擊穿時，電容器殼內的氣壓迅速上升導致頂蓋彎曲拉伸引起了電容器長度改變。當膨脹超過限度時，內部連接線會快速分離，故障元件徹底切離。
當電容器在過熱、過裁或臨近使用壽命期限時極可能發生擊穿現象。這就會產生一個小電驅，它在幾微秒內就可以把擊穿區的金屬化層蒸發,而在此處由高溫產生的氣壓同時又將金屬薄膜熔化吹出擊穿區，這樣就在擊穿區形成了一個沒有金屬化層的絕緣區，在擊穿發生過程及發生之后電容器仍能正常工作。
